产品详情 Product Details

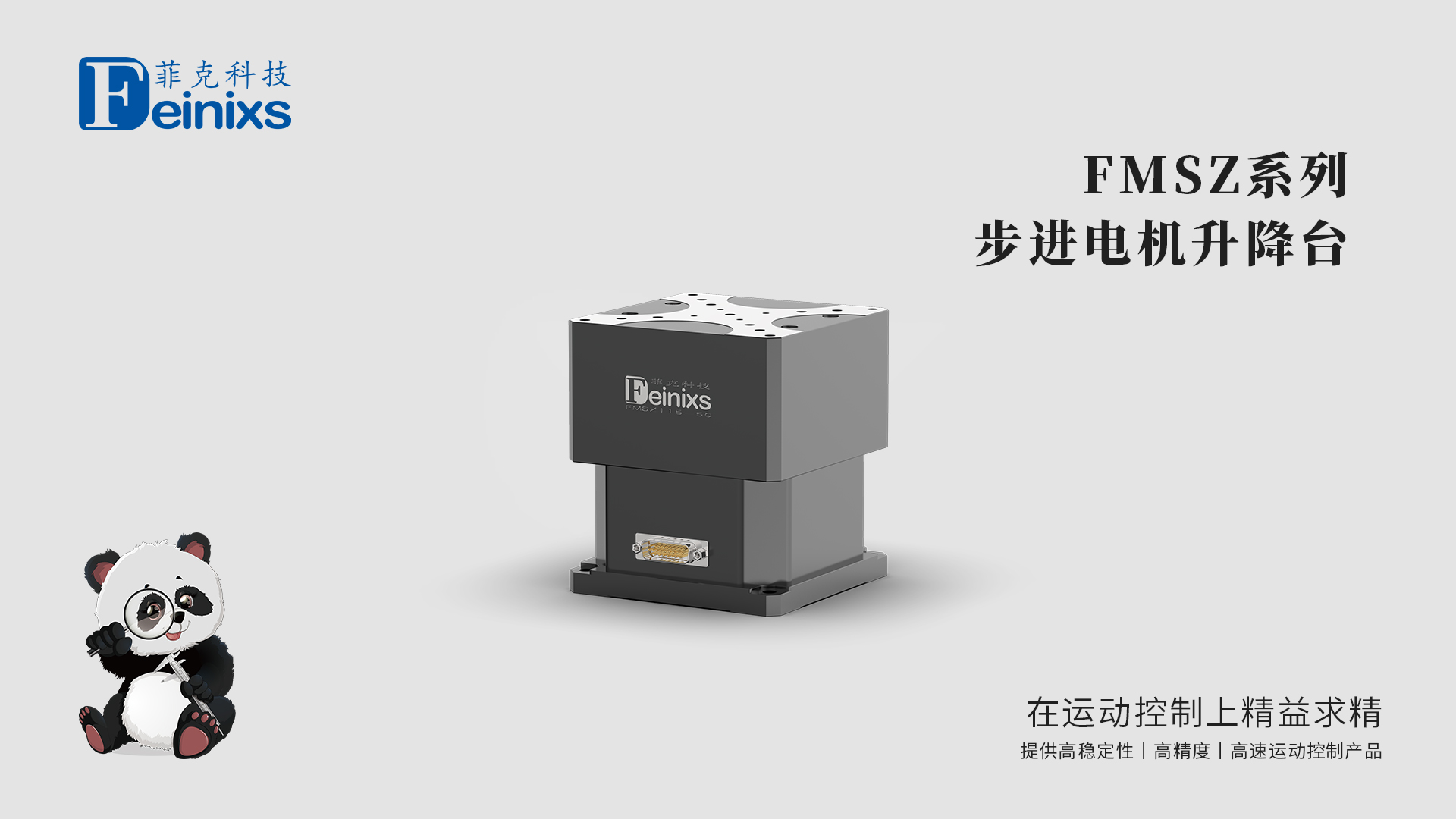

FMSZ 系列整体台面步进电机升降台

全方位无遮挡，性价比高

菲克科技 FMSZ 系列整体台面升降台专为需要全方位无遮挡操作的系统搭建而设计，采用一体化丝杠电机驱动，运行平稳，结构紧凑，集成灵活，提供多种行程选择，以经济高效的方案满足多样化的应用需求。

主要特点

多种行程可选，满足更多应用需求：提供 20mm、50mm 和 120mm 三种行程选择，结构紧凑，可灵活集成于各种空间受限的应用场景。

一体化丝杠电机，运行平稳可靠：采用上海鸣志一体化丝杠电机，无需联轴器，避免偏心扰动，运行更加平稳，保障长期稳定的可靠性。

高分辨率，精细控制：可选配 0.5μm 光栅尺实现闭环控制，配合菲克科技高性能控制器，可实现亚微米级的精细定位，满足对极致精度的追求。

断电自锁，安全可靠：内置断电自锁功能，确保运行安全可靠。

强大软件支持，轻松操控: 免费标准版 SDK，支持 Window、Linux 环境下多种开发语言 (C/C++、C#、Matlab、LabVIEW 等)，方便用户进行二次开发和系统集成。

高性能控制器，实现复杂运动: 控制器支持圆弧插补、直线插补、位置记忆和任意图形导入，可满足各种复杂运动控制需求。

灵活通讯，无缝连接: 可选配 EtherCAT 总线控制，实现高速、稳定的数据传输。

产品应用

样品台 Sample Stage、姿态调整 Posture Adjustment、光学测试 Optical Test、光学设备 Optical Equipment

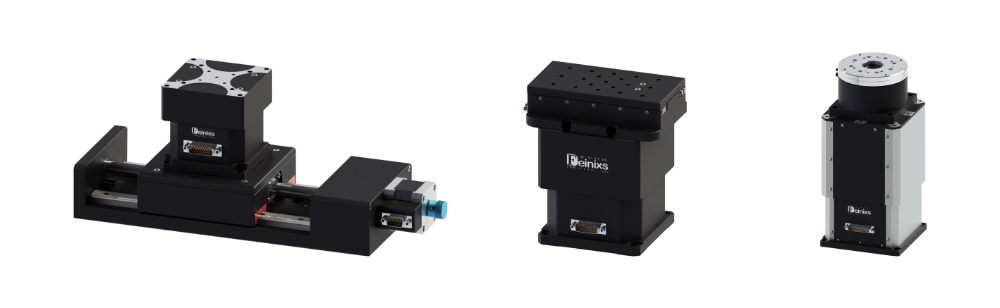

组合搭配

It can be ﬂexibly combined into multi-axis motion system,Contact for more information

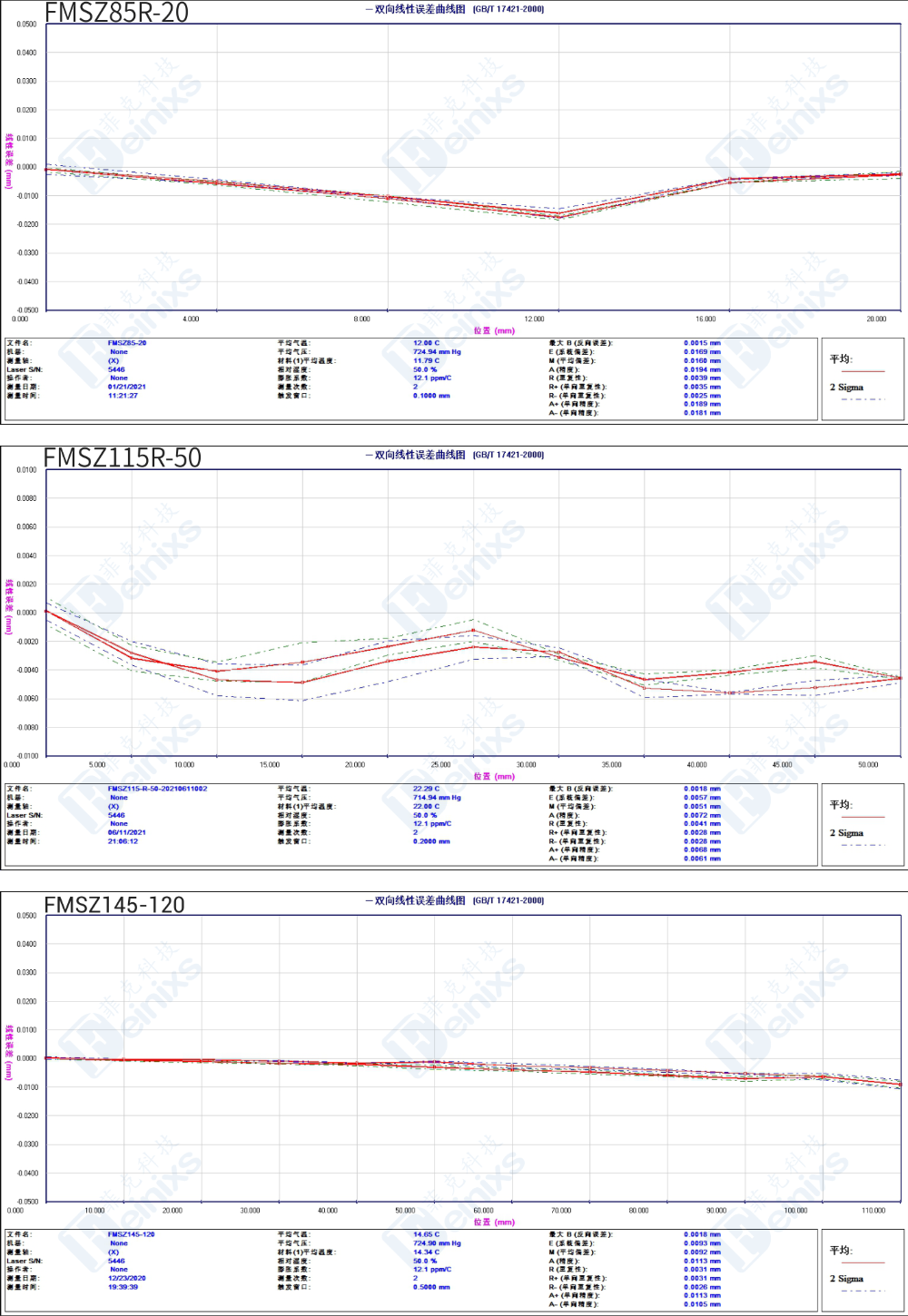

性能实测

位移台-控制器选型表



产品参数 Product parameters

※ 备注

[1]：竖直安装，台面中心轴向负载：FMSZ85R-20最大负载为15kg

[2]：最小运动增量不等同于分辨率，最小运动增量是指运动系统在连续、稳定情况下能够移动的最小量。一般来说，系统分辨率远小于最小运动增量。考虑传动结构和编码器对系统误差的影响，直线电机位移台与步进电机位移台相比，其最小运动增量更加接近于分辨率

[3]：精度数据为平台水平放置时，采用激光干涉仪依据 GB/T17421-2000 标准测得；产品精度随负载大小存在差异，为保证精度，建议负载控制在标称范围内使用

[4]：典型值和保证值的区别见技术指南

[5]：最大速度为典型值，随负载与控制器不同有所差异：空载最大速度为13mm/s,标称负载下最大速度为10mm/s



产品尺寸 Product size


